B13-6六轴双主轴走心式数控车床B13-6六轴双主轴走心式数控车床
B13-6六轴走心式数控车床
发布时间:2023/12/19     点击量:1118
澳门三肖三码精准100%
产品型号:B13-6
  • 10
  • 9
  • 7
  • 8
详细参数

B13-6双主轴走心式数控车床

    具有车铣复合加工能力,为高精度、广范围及实用性高的加工设备.该类机床适合长径比较大的 “细长轴类”零件以及“细小”“异形”零件的大批量、多品种、高精度的加工任务 ,其加工范围广泛适用于医疗、航空、航天、军工、汽车、摩托车、通讯、制冷、光学、家电、微特电子、电子、钟表、手机等行业的各种高精度、多批量、外形复杂的轴类零件及精密细小零件的复合加工。

澳门三肖三码精准100%澳门三肖三码精准100%

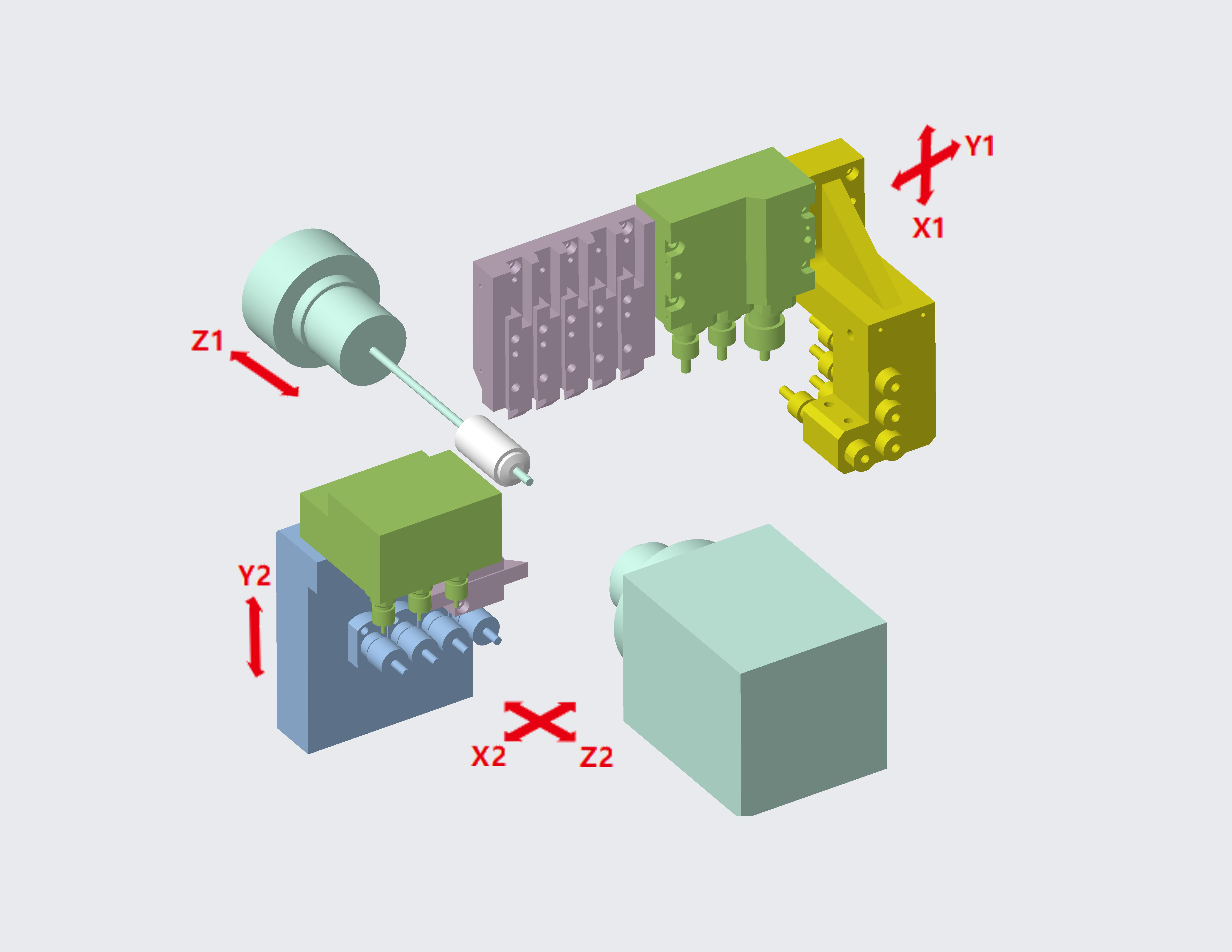

●增加Y2轴,正背面可实现复合性加工
●配3轴 横向动力头、横向刚性攻丝、正面刚性攻丝、背面刚性攻丝
●配无导套装置,最适宜短工件高精度加工
● 利用主轴、背轴的夹持力调整夹头,可轻松夹持细微精密零部件

澳门三肖三码精准100%澳门三肖三码精准100%

●高速下无角冷却,比普通风冷却散热更均匀,性能更强。本机采用绝对式燥作,开关机无需回原点,省时省事省人工。24小时不新电,高效率,省人工。

●固定导套、联动导套,效益更佳,最适宜高精度加工。

技术优势
机床参数
电源 电源额定电压 三相交流380V 行程 X2轴行程 400mm(直径量)
电源额定频率 50HZ Y2轴行程 40mm
总输入功率 12kW Z2轴行程 190mm
数控系统 BYSK YZ190 X2轴伺服马达功率 1kW
最小设定单位 0.001mm Y2轴伺服马达功率 0.75kW
X轴脉冲当量 0.0005mm Z2轴伺服马达功率 1kW
YZ轴脉冲当量 0.001mm 冷却系统 切削油用电机功率 0.48kW
切削速度 1-4000mm/min 冷却箱容量 150L
X1/X2轴快速进给速度 20000mm/min 润滑系统 马达功率 0.1kW
Y1/Y2轴快速进给速度 20000mm/min 容量 2L
Z1/Z2轴快速进给速度 20000mm/min 主轴刀具 12*12方刀 5把
主轴 最大棒料直径 Φ13mm ER11/ɸ20 4把
主轴通孔直径 Φ14mm 主轴侧面动力头 夹头ER11+ER16 2把+1把
主轴中心离地面高度 1040mm 功率 0.4kW
主轴转速 0-5000r/min 转速 5000r/min
主轴马达功率 2kW 副轴刀具 12*12方刀 1把
副轴 最大夹紧直径 Φ13mm ER16 2把
副轴转速 0-5000r/min ɸ16 2把
副轴马达功率 2kW 副轴侧面动力头 夹头ER11 3把
行程 X1轴行程 100mm(直径量) 功率 0.4kW
Y1轴行程 240mm 转速 5000r/min

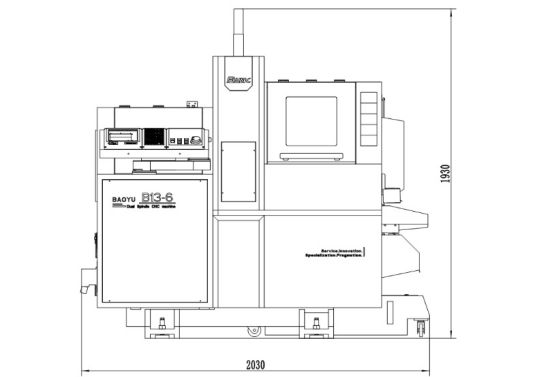

Z1轴行程 180mm 机床尺寸 长*宽*高 2030*1250*1930
X1轴伺服马达功率 0.75kW 机床重量
Y1轴伺服马达功率 1kW 可选配置
Z1轴伺服马达功率 1kW 伺服旋转中心架 加旋转中心架后Z轴行程 100mm
滑轨形式 直线导轨 功率 0.75kW
其他内容
机床配置
名称 型号/规格 厂家
系统 YZ190 自制
主轴 国产 自制
X1轴电机 0.75kW绝对值伺服电机 汇川+总线
Y1轴电机 1kW绝对值伺服电机 汇川+总线
Z1轴电机 1kW绝对值伺服电机 汇川+总线
X2轴电机 1kW绝对值伺服电机 汇川+总线
Y2轴电机 0.75kW绝对值伺服电机 汇川+总线
Z2轴电机 1kW绝对值伺服电机 汇川+总线
丝杆   上银/银泰
导轨   上银/银泰
    以上多种品牌同级别随机
