CK201-Y小型精密排刀式数控车床CK201-Y小型精密排刀式数控车床

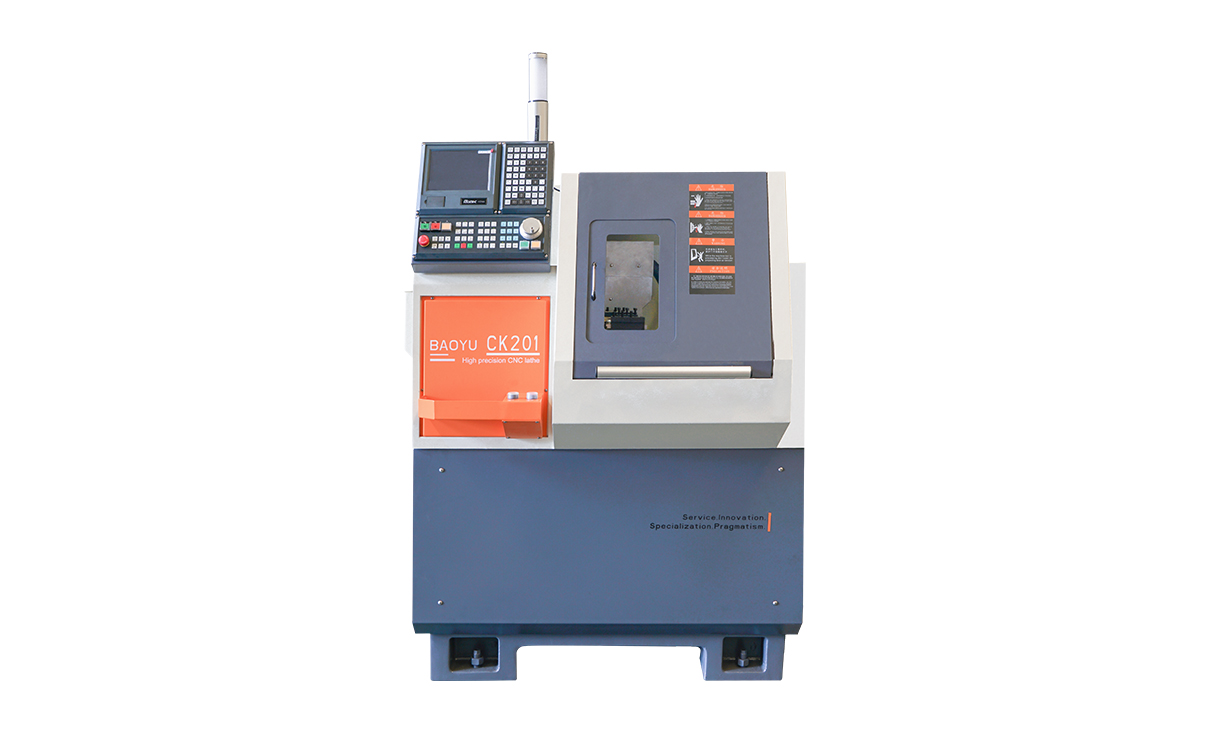

CK201-Y小型精密排刀式数控车床
发布时间:2023/12/19     点击量:1092
澳门三肖三码精准100%
产品型号:CK201-Y
  • 10
  • 9
  • 7
详细参数

CK201-Y小型精密排刀式数控车床是根据广大机械加工用户的实际需要,开发的全防护实用经济型车床。它具有简单实用、操作方便、加工精度高等特点,能实现直线、锥度、圆弧、螺纹等复杂的零件加工,特别适用零件形式复杂的单件和批量生产产品,如各种仪器、仪表、电子产品、微型元件、接插件、眼镜、钟表、打火机及各种五金小配件等。该数控系统操作简单、性能可靠。编程语言采用符合国际标准的ISO代码,并根据具体情况进行了优化。自从该数控车床投入市场以来,用户使用情况良好并获得广泛好评。

澳门三肖三码精准100%澳门三肖三码精准100%

●可调高度刀架,方便调刀和车削。

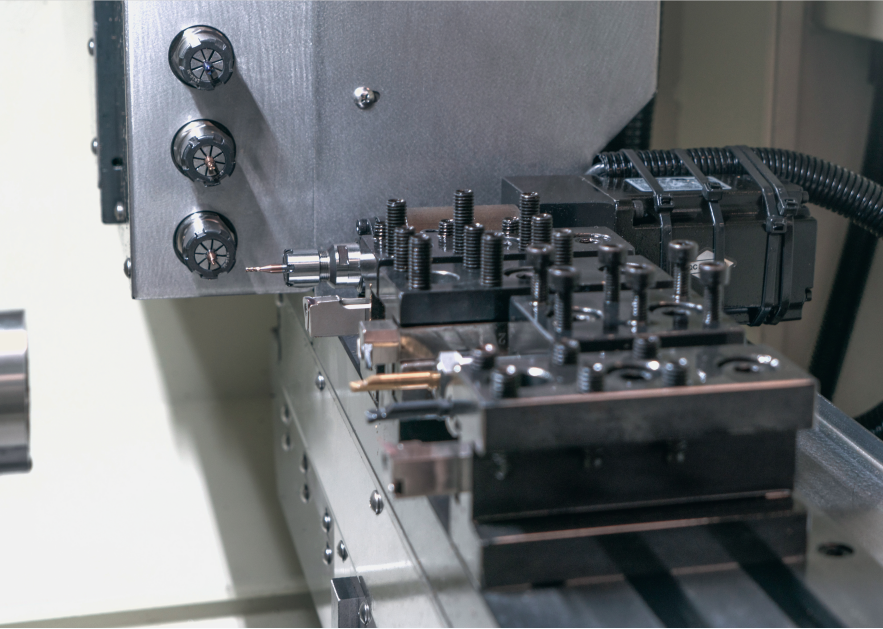

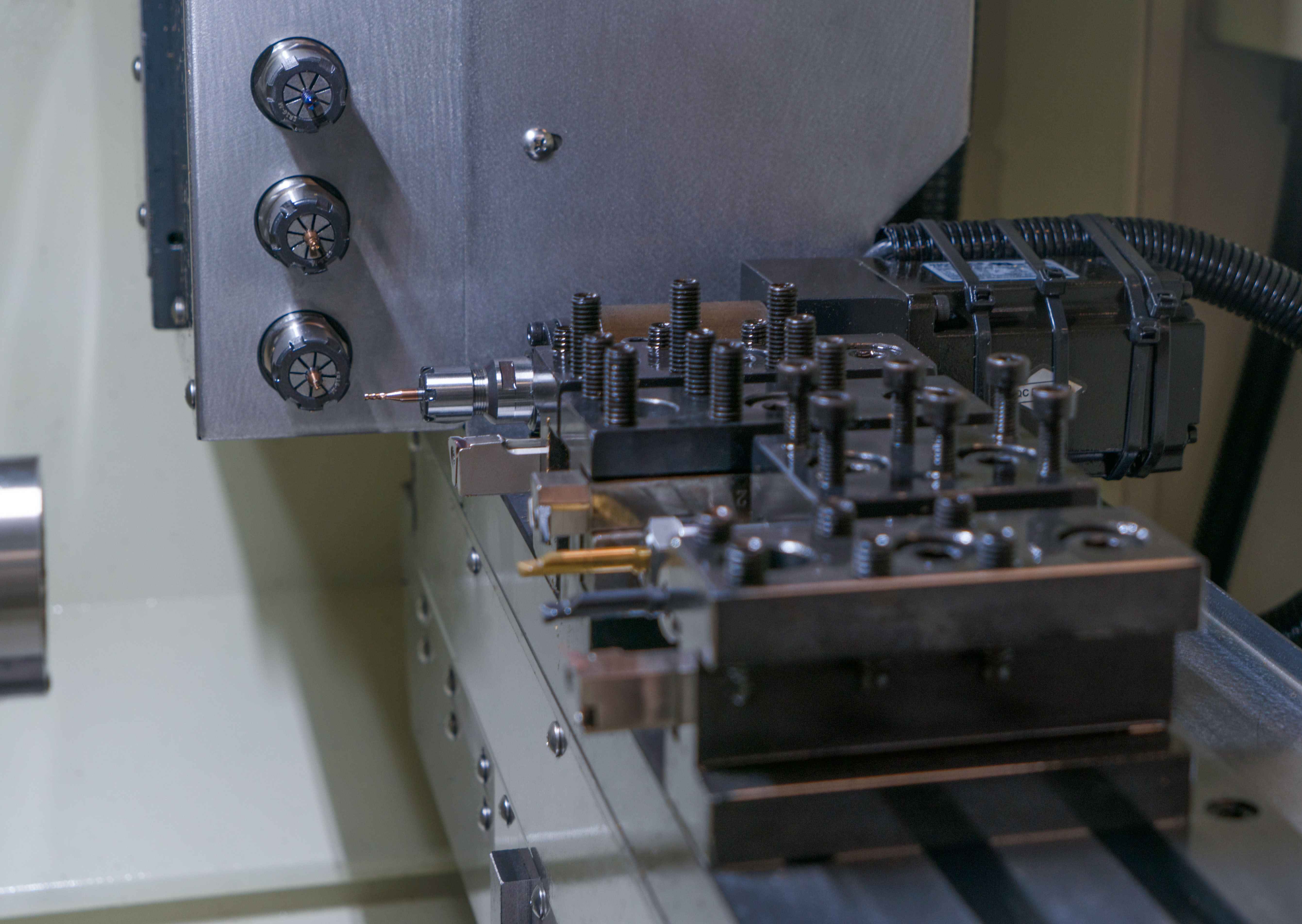

●刀架板新增Y轴,配备3个侧面动力头

●实现车铣复合加工

●可搭载自动送料机,能够广泛适应自动化,生产线的生产。

●合理布局,外形小巧占地面积少。

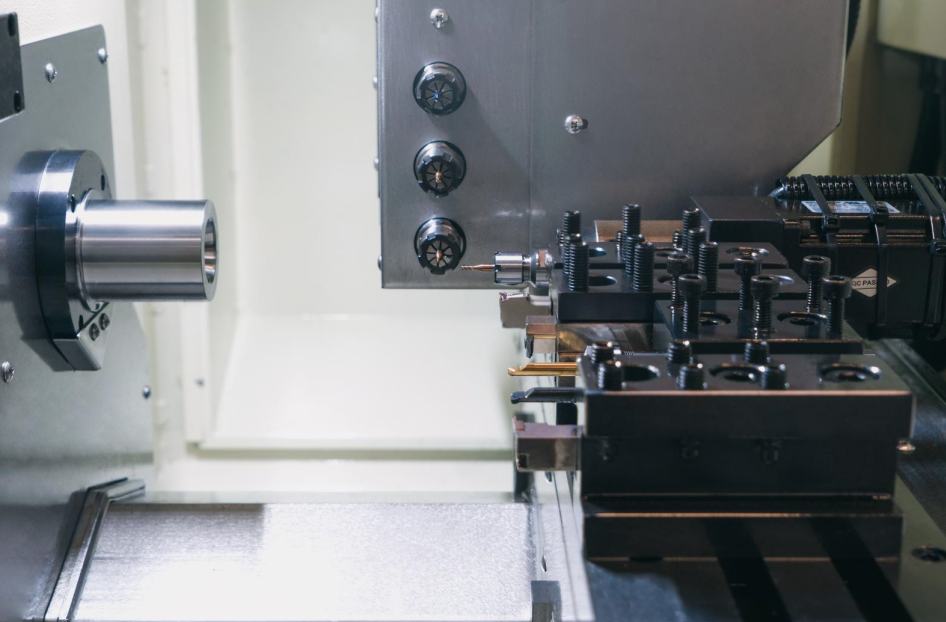

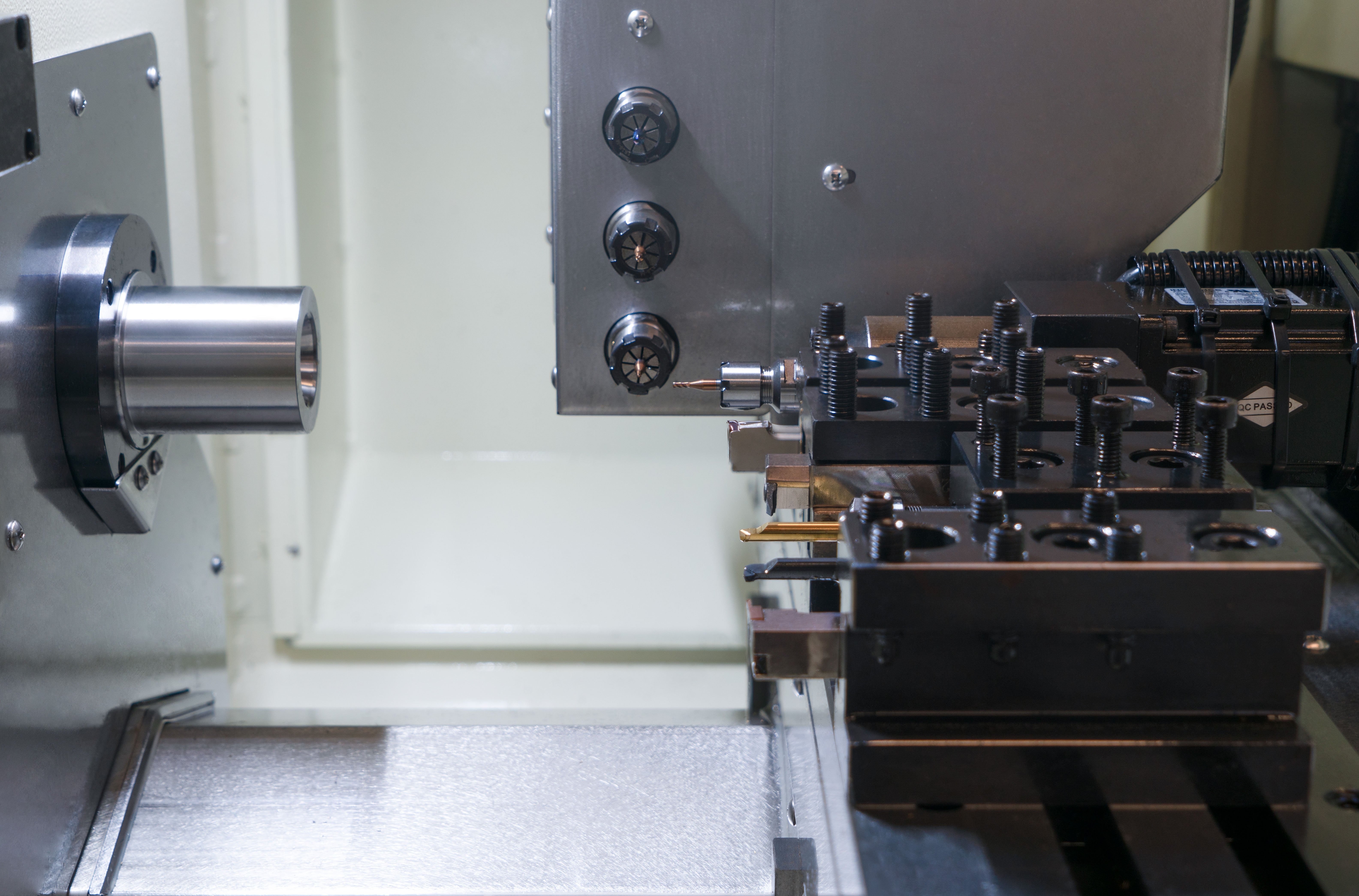

CK201-Y内部结构

澳门三肖三码精准100%澳门三肖三码精准100%

●经济型、易操作小型化数控车床。

CK201-Y加工样品



●适合加工仪器、仪表、电子接插件、光学、汽摩配、小五金等各种精密零件。

●高性价比及完善的售后服务。

技术优势
机床参数
电源 电源额定电压 三相交流380V 排刀系统 T型槽排刀式 共10把
电源额定频率 50HZ 16*16方刀 2把
总输入功率 4kW 10*10方刀 4把
数控系统 BYSK YZ190 8*8方刀 2把
最小设定单位 0.001mm ER11/Φ16 2把
X轴脉冲当量 0.0005mm 冷却系统 切削油用电机功率 0.12kW
    冷却箱容量 45L
Z轴脉冲当量 0.001mm 润滑系统 马达功率 40W
最大编程尺寸 ±9999.999 容量 2L
切削速度 1-4000mm/min 气动系统 输入压缩空气气压 0.4--0.6Mpa
X轴快速进给速度 22000mm/min

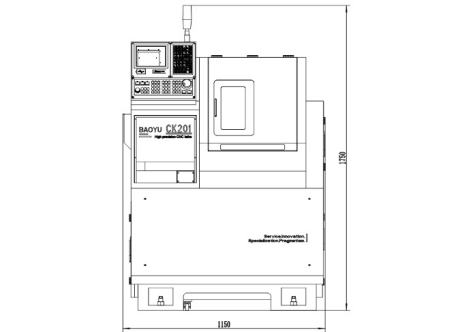

Z轴快速进给速度 22000mm/min 机床尺寸 长*宽*高 1150*1220*1750
主轴 最大棒料直径 Φ20mm 机床重量 800kg
主轴通孔直径 Φ21mm 配置
最大旋转直径 Φ200mm
主轴中心离地面高度 1000mm 侧面/端面/立式多用动力头
主轴转速 0-5000r/min 夹头规格 ER11
主轴马达功率 2kW 电机功率 400W
行程 X轴行程 500mm(直径量) 转速 4000r/min
    Y轴侧面动力头 夹头ER16 3把
Z轴行程 200mm 功率 0.75kW
X轴伺服马达功率 0.75kW 转速 4000r/min
    Y/Z轴行程 100mm/160mm
Z轴伺服马达功率 0.75kW Y轴伺服马达功率 0.75kW
滑轨形式 直线导轨 Y轴快速进给速度 22000mm/min
其他内容
机床配置
名称 型号/规格 厂家
系统 YZ190 自制
主轴电机 2kW绝对值伺服电机 汇川+总线
X轴电机 0.75kW绝对值伺服电机 汇川+总线
Z轴电机 0.75kW绝对值伺服电机 汇川+总线
X轴丝杆 438*2008 台湾合资
Z轴丝杆 400*2006 台湾合资
X轴导轨 HGH20 上银/银泰
Z轴导轨 HGH20 上银/银泰
    以上多种品牌同级别随机
