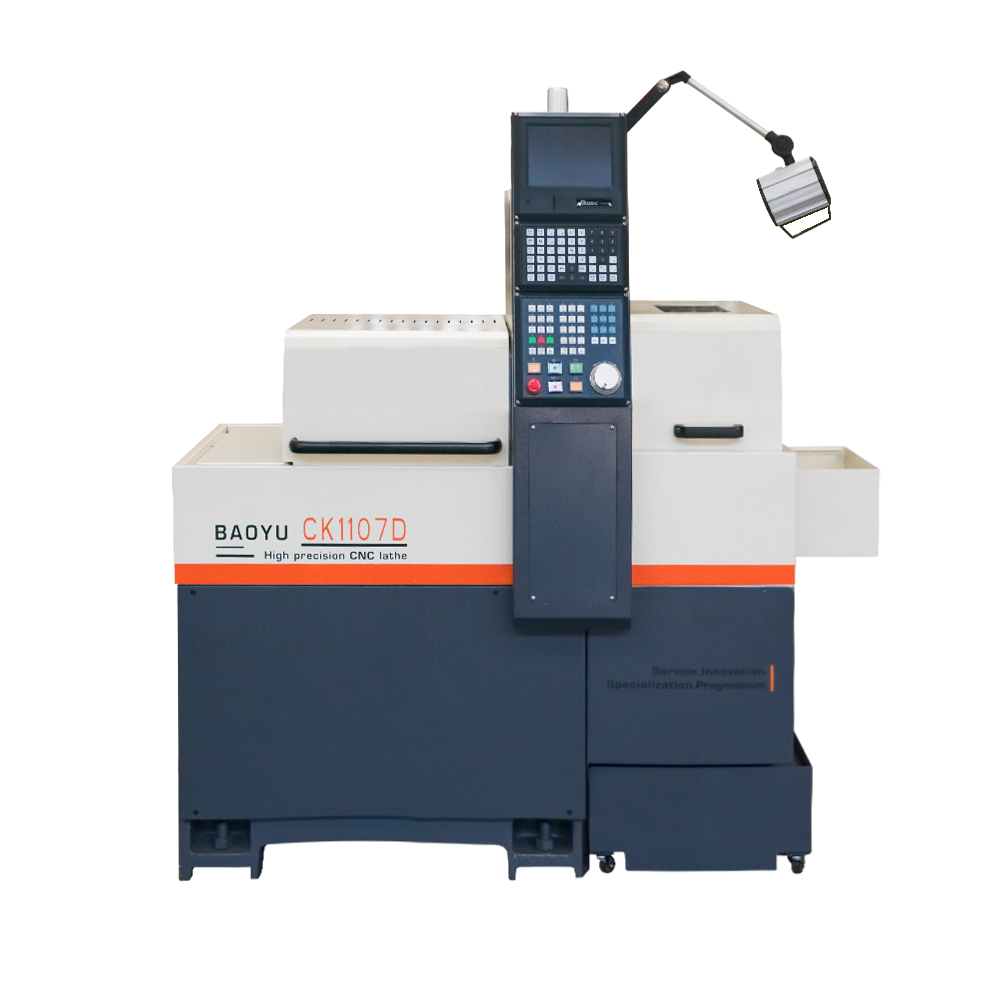

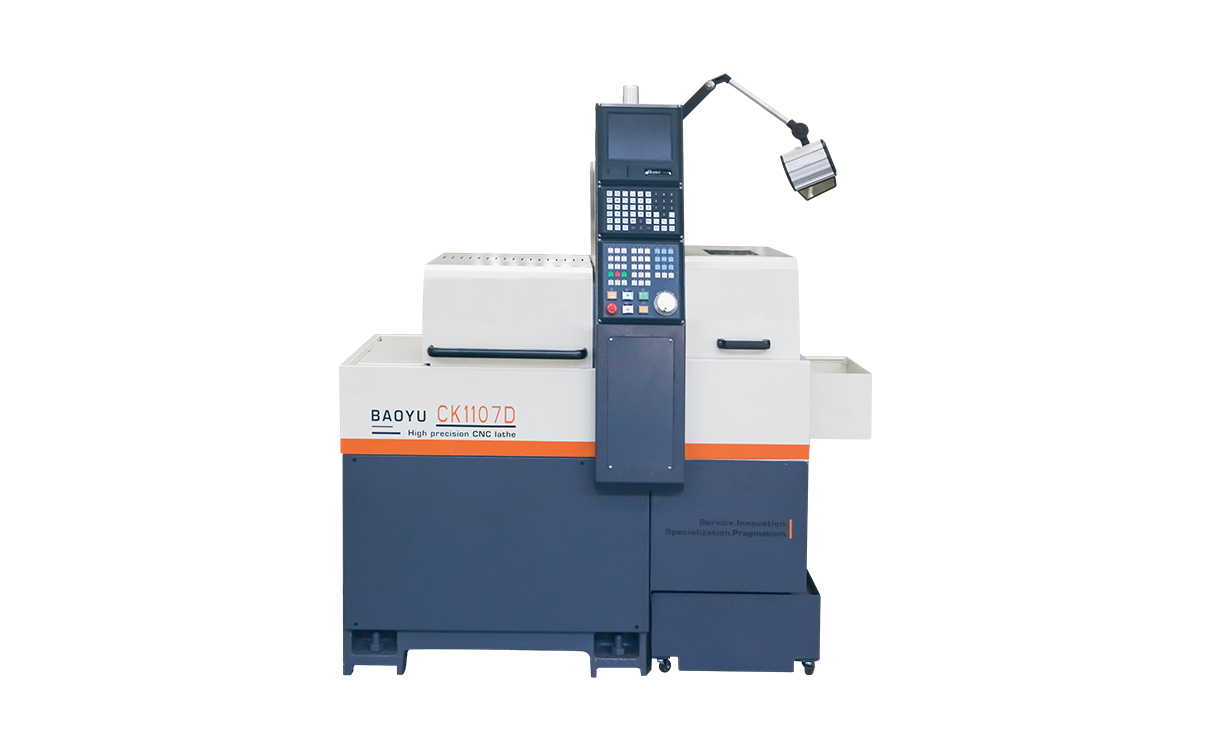

CK1107D走心式数控车床
发布时间:2023/12/19     点击量:655
澳门三肖三码精准100%
产品型号:CK1107D
  • 10
  • 9
  • 7
详细参数

  CK1107D走心式数控车床三轴均采用直线滚动导轨,由绝对值伺服电机驱动,直线式排刀结构具有快速换刀、精度高等特点,数控系统功能完善,操控简易。配备自动送料机,可实现自动化生产。

澳门三肖三码精准100%澳门三肖三码精准100%

●左右排刀结构,数量多换刀速度快,刚性好。

●能加工超细长的各种零件。

●合理布局,外型小巧占地面积少。

●添加双头台阶式动力头,实现车铣复合化加工

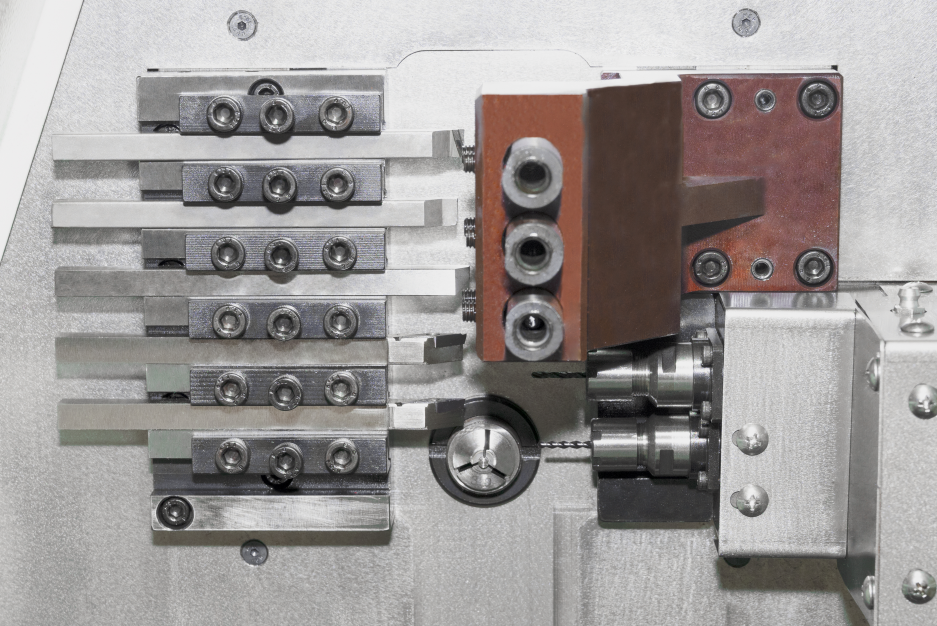

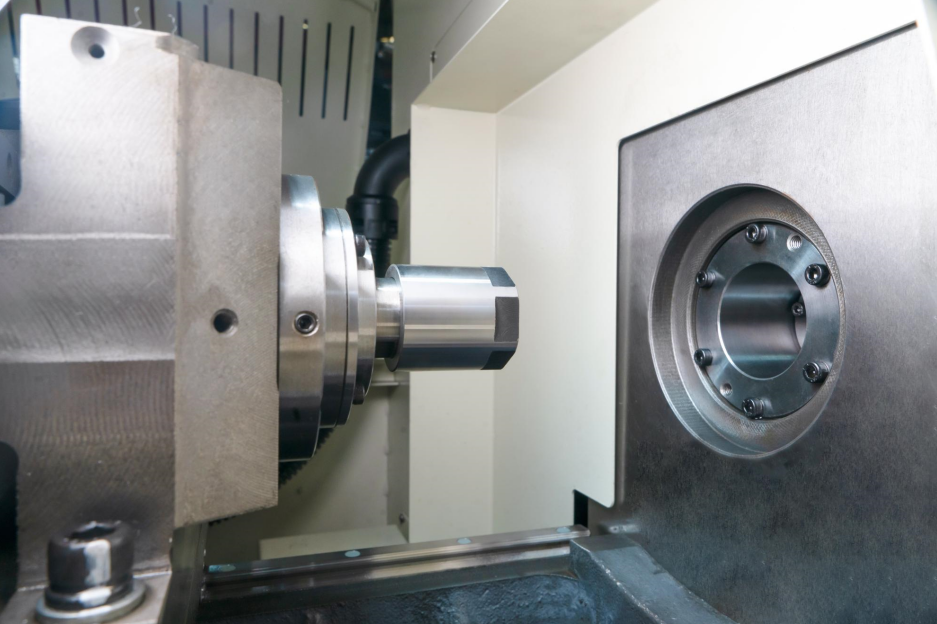

CK1107D内部结构图                                                                     CK1107D加工样品图

澳门三肖三码精准100% 澳门三肖三码精准100%

技术优势
机床参数
电源 电源额定电压 三相交流380V 排刀系统 排刀式 共9把
电源额定频率 50HZ 车削刀具 6把
总输入功率 3.5kW 刀具尺寸 8*8mm
数控系统 BYSK YZ190 正面钻孔 3把ER11/ɸ16
最小设定单位 0.001mm 侧面动力头 ER11 2把
X轴脉冲当量 0.0005mm 转速 0-6000r/min
Y轴脉冲当量 0.001mm 功率 0.4kW
Z轴脉冲当量 0.001mm 冷却系统 切削油用电机功率 0.12kW
最大编程尺寸 ±9999.999 冷却箱容量 50L
切削速度 1-4000mm/min 润滑系统 马达功率 25W
X轴快速进给速度 18000mm/min 容量 2L
Y轴快速进给速度 18000mm/min 气动系统 输入压缩空气气压 0.4--0.6Mpa

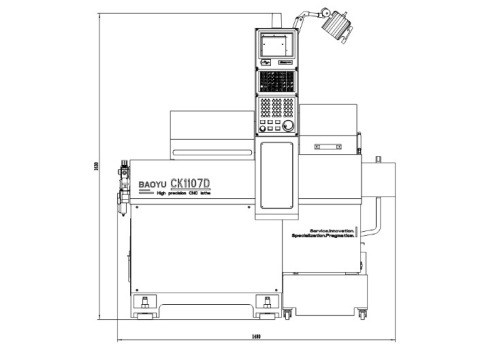

Z轴快速进给速度 18000mm/min 机床尺寸 长*宽*高 1480*800*1630
主轴 最大棒料直径 Φ7mm 机床重量 750kg
主轴通孔直径 Φ9mm

主轴中心离地面高度 890mm
主轴转速 0-7000r/min
主轴马达功率 1.5kW
行程 X轴行程 50mm(直径量) 可选配置
Y轴行程 100mm
Z轴行程 150mm 旋转中心架 Z轴行程45mm
X轴伺服马达功率 0.4kW
Y轴伺服马达功率 0.4kW
Z轴伺服马达功率 0.4kW
滑轨形式 直线导轨
其他内容
机床配置
名称 型号/规格 厂家
系统 YZ190系统 自制
主轴电机 1.5KW绝对值伺服电机 汇川+总线
X轴电机 0.4kW绝对值伺服电机 汇川+总线
Y轴电机 0.4kW绝对值伺服电机 汇川+总线
Z轴电机 0.4kW绝对值伺服电机 汇川+总线
X轴丝杆 185*2006 台湾合资
Y轴丝杆 245*2006 台湾合资
Z轴丝杆 330*2006 台湾合资
X轴导轨 HGH15 上银/银泰
Y轴导轨 HGH15 上银/银泰
Z轴导轨 HGH15 上银/银泰
    以上多种品牌同级别随机

澳门三肖三码精准100%
样品展示
