CK32A3-B多功能车铣复合车床
发布时间:2022/10/26     点击量:2375
澳门三肖三码精准100%
产品型号:CK32A3-B
  • 10
  • 9
详细参数
机床参数
电源 电源额定电压 三相交流380V 冷却系统 切削油用电机功率 0.18kW
电源额定频率 50HZ 冷却箱容量 100L
总输入功率 9kW 润滑系统 马达功率 100W
数控系统 BYSK YZ190 容量 2L
最小设定单位 0.001mm 排刀系统 20*20方刀(4把) ER20/Φ20(2把)
X轴脉冲当量 0.0005mm 液压系统 液压马达功率 0.75kW
    油压压力 3.0Mpa

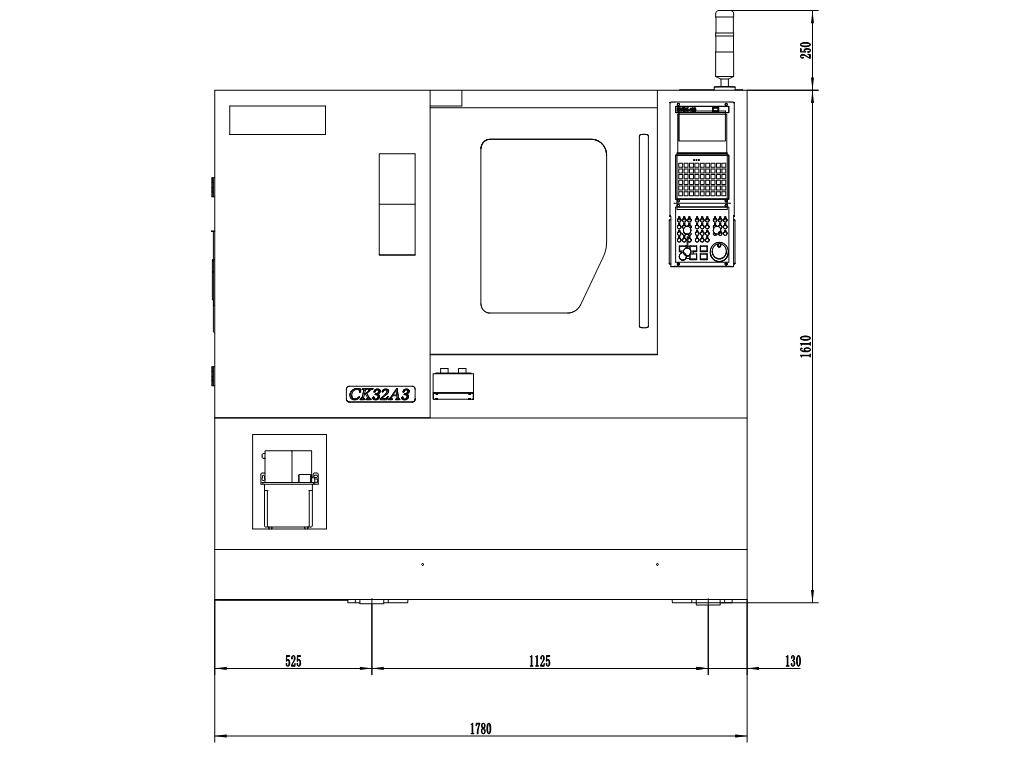

Z轴脉冲当量 0.001mm 机床尺寸 长*宽*高 1820*1520*1860
最大编程尺寸 ±9999.999 机床重量 1990Kg
切削速度 1-4000mm/min 配置
X轴快速进给速度 20000mm/min
    副主轴和副刀架
Z轴快速进给速度 20000mm/min 主轴 最大夹紧直径 Φ25mm
主轴 最大棒料直径 Φ32mm 主轴通孔直径 Φ26mm
主轴通孔直径 Φ33mm 主轴转速 0-4000r/min
最大旋转直径 Φ400mm 主轴马达功率 2kW
主轴中心离地面高度 1000mm 行程 副刀架行程 90mm
主轴转速 0-4000r/min 副刀架伺服马达功率 0.75kW
主轴马达功率 5.5kW/5kW 滑轨形式 直线滑轨
行程 X轴行程 600mm(直径量)

Z轴行程 300mm
X轴伺服马达功率 1.3kW

Z轴伺服马达功率 1.3kW
滑轨形式 直线导轨
机床配置
名称 型号/规格 厂家
系统 YZ190 自制
主轴 32主轴单元 自制
主轴电机 选配
X轴电机 1.3kW绝对值伺服电机 汇川+总线
Z轴电机 1.3kW绝对值伺服电机 汇川+总线
X轴丝杆 537*2510 中国台湾合资
Z轴丝杆 670*3210 中国台湾合资
X轴导轨 HGH30 上银/银泰/THK
Z轴导轨 HGH30 上银/银泰/THK
    以上多种品牌同级别随机



澳门三肖三码精准100%



技术优势

CK32A3-B多功能车铣复合车床

副主轴通孔直径                                      20mm

副主轴伺服电机功率                                  2kw

副主轴最高转速                                      4000r/min

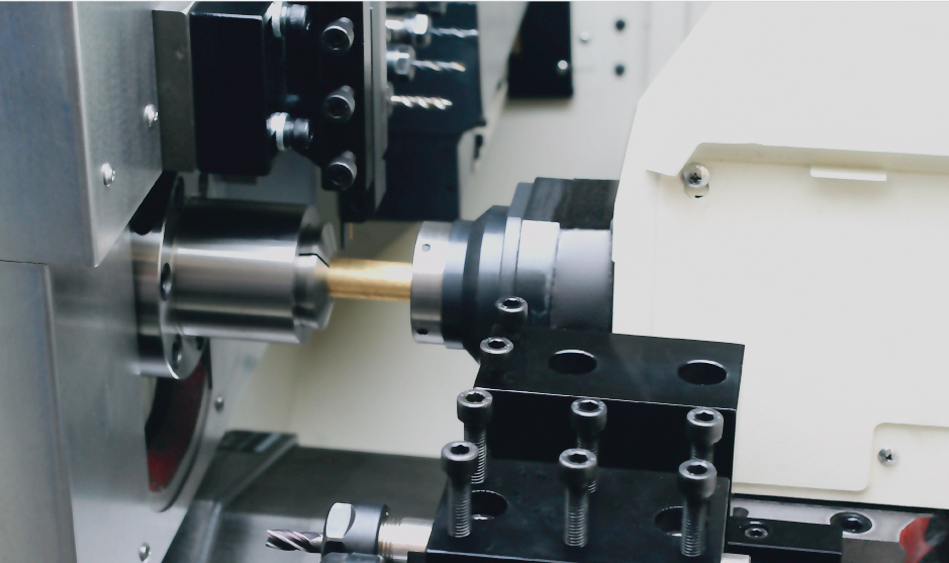

主轴与副轴高速旋转同步对接,解决了工作在一次装夹下的而道工序加工问题。

在主轴箱侧面增加一个副轴刀座和切断刀座。

配备自动送料机可实现全自动加工,节省人工。
