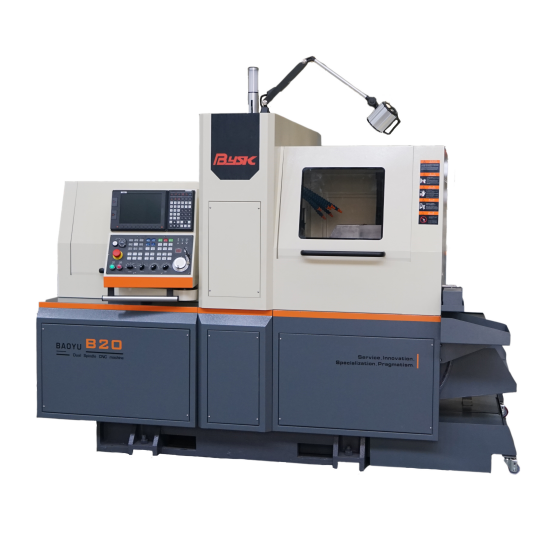

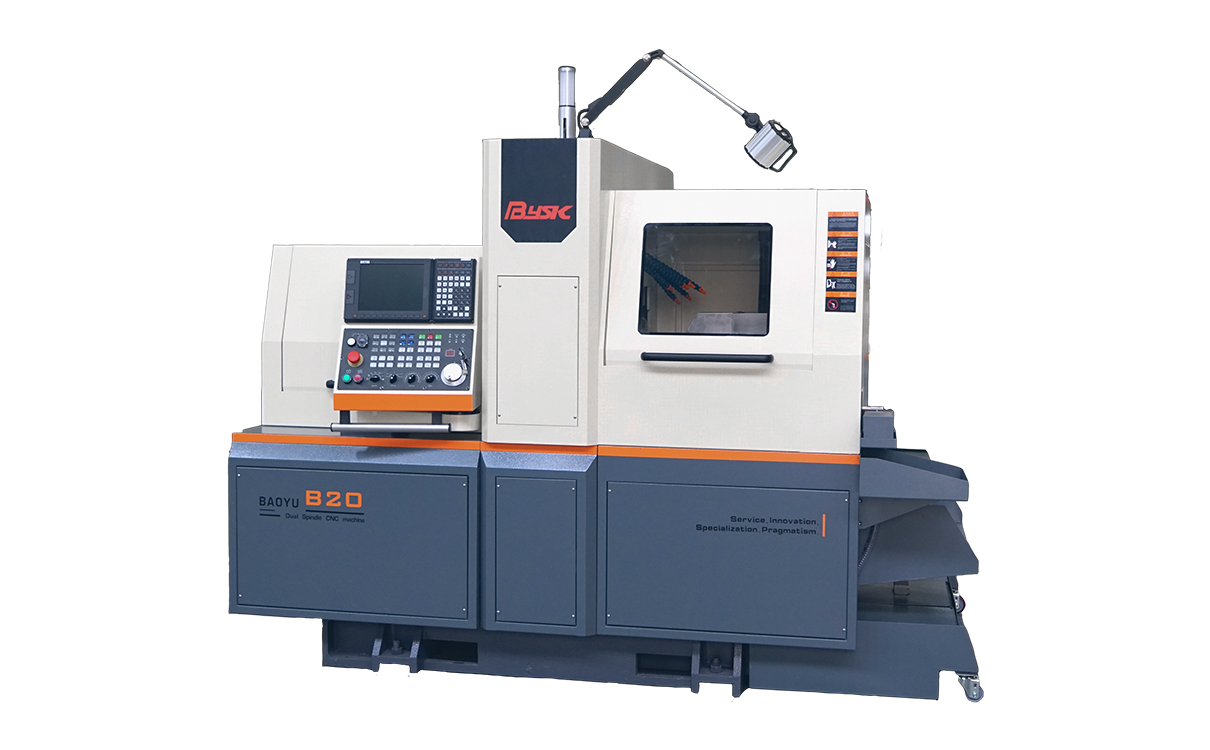

B20 双主轴走心式数控车床
发布时间:2019/3/20     点击量:14261
澳门三肖三码精准100%
产品型号:B20
  • 10
  • 9
  • 7
  • 8
详细参数

B20双主轴走心式数控车床配备了有导套/无导套切换功能,采用了阶梯式导轨构造,提高刀架刚性,高输出,高功能,高精度适合最新功能的加工能力。

机床参数
电源 电源额定电压 三相交流380V 行程 X2轴行程 500mm(直径量)
电源额定频率 50HZ Z2轴行程 200mm
总输入功率 15kW X2轴伺服马达功率 1kW
数控系统 宝元 T6850 Z2轴伺服马达功率 1kW
最小设定单位 0.001mm 冷却系统 切削油用电机功率 0.48kW
X轴脉冲当量 0.0005mm 冷却箱容量 250L
Y、Z轴脉冲当量 0.001mm 润滑系统 马达功率 35W
切削速度 1--4000mm/min 容量 2L
X轴快速进给速度 28000mm/min 主轴刀具 12*12方刀+ER16/ɸ20 6把+4把
Y轴快速进给速度 28000mm/min 副轴刀具 ɸ16 1把
Z轴快速进给速度 28000mm/min ɸ20 1把
主轴 最大棒料直径 Φ20mm ER16 2把
主轴通孔直径 Φ21mm 12*12方刀 1把

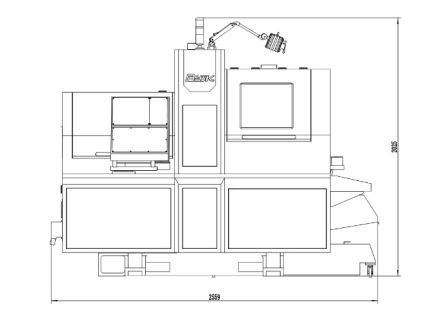

主轴中心离地面高度 1050mm 机床尺寸 长*宽*高 2560*1440*2000
主轴转速 0-5000r/min 机床重量 2100KG
主轴马达功率 5kW 可选配置
副轴 最大夹紧直径 Φ20mm
副轴转速 0-5000r/min 主轴加侧面动力头 夹头(ER11+ER16) 2把+2把
副轴马达功率 2kW 功率 0.75kW
  X1轴行程 140mm(直径量) 转速 5000r/min
Y1轴行程 300mm 副轴加端面动力头 夹头(ER16) 4把
Z1轴行程 330mm 功率 0.75kW
X轴伺服马达功率 0.75kW 转速 5000r/min
Y轴伺服马达功率 1kW 伺服旋转中心架 加旋转中心架后Z轴行程 210mm
Z轴伺服马达功率 1kW 功率 0.75kW
滑轨形式 直线导轨 固定导套Z轴行程270/无导套Z轴行程330
机床配置
名称 型号/规格 厂家
系统 宝元T6850 台湾
主轴 国产 自制
主轴电机 5kW绝对值伺服电机 汇川+总线
副主轴电机 2kW绝对值伺服电机 汇川+总线
X1轴电机 0.75kW绝对值伺服电机 汇川+总线
Y1轴电机 1kW绝对值伺服电机 汇川+总线
Z1轴电机 1kW绝对值伺服电机 汇川+总线
X2轴电机 1kW绝对值伺服电机 汇川+总线
Z2轴电机 1kW绝对值伺服电机 汇川+总线
丝杆   上银/银泰
导轨   上银/THK
    以上多种品牌同级别随机
澳门三肖三码精准100%



技术优势

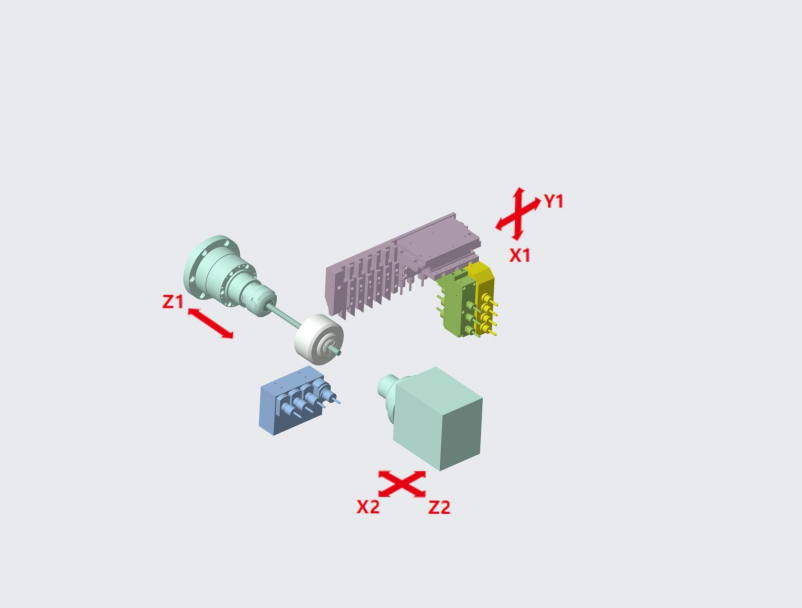

         B20双主轴走心式数控车床数控采用四轴四联动,高稳定性,高精度,操控简易。根据零件加工需要,可选配侧面动力头,实现钻孔、铣削自动化生产,结构设计稳定,高质量铸铁床身,刚性强;通过配置自动送料机,实现自动连续加工。

澳门三肖三码精准100%

主/副轴标配C轴任意分度定位。

主轴采用进口超高精密角接触球轴承,保证主轴的高刚性和持久精度保持性,采用进口高精度丝杆轴承,采用德国力士乐高精度导轨。

澳门三肖三码精准100%

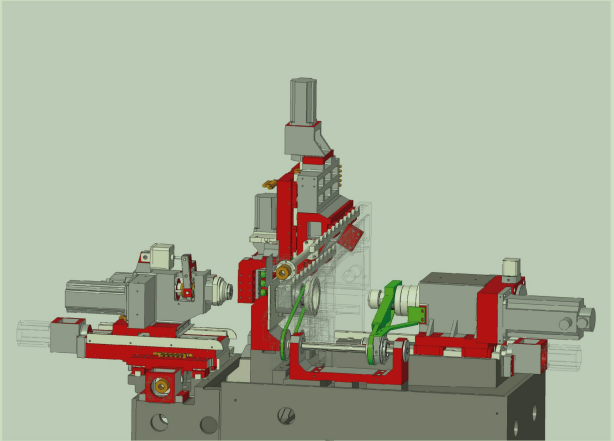

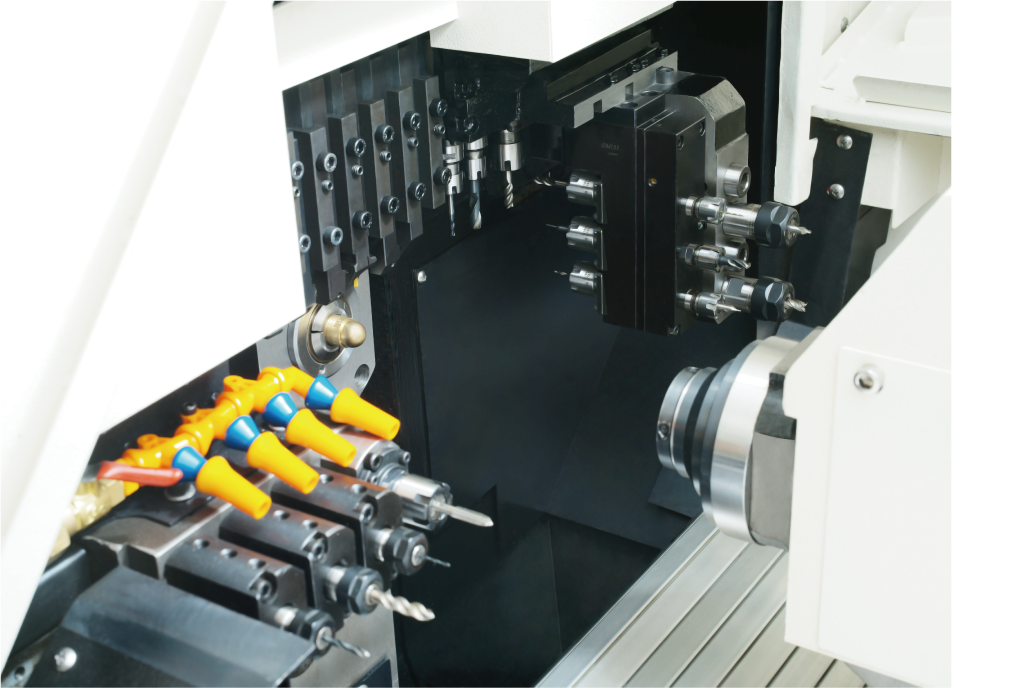

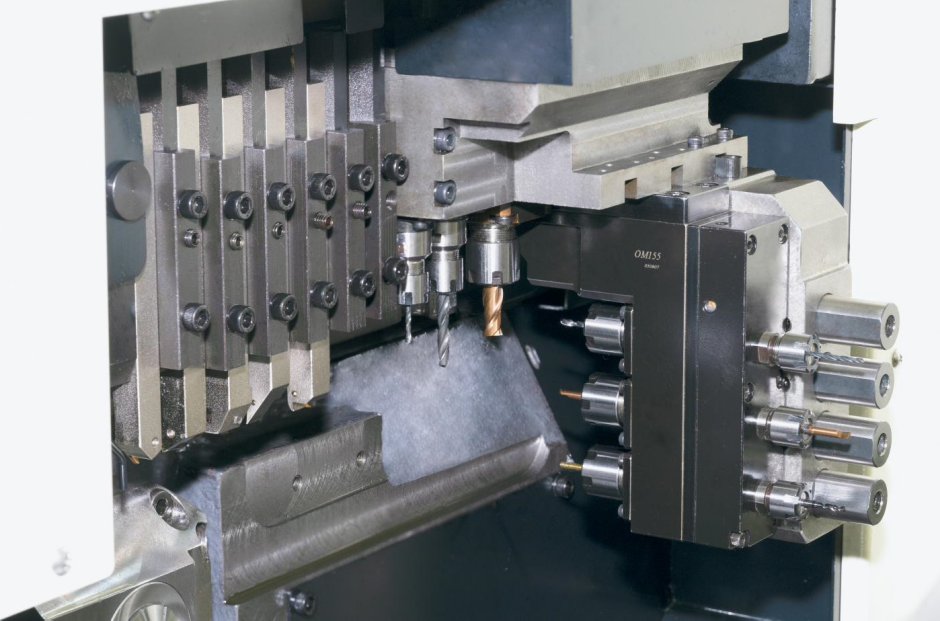

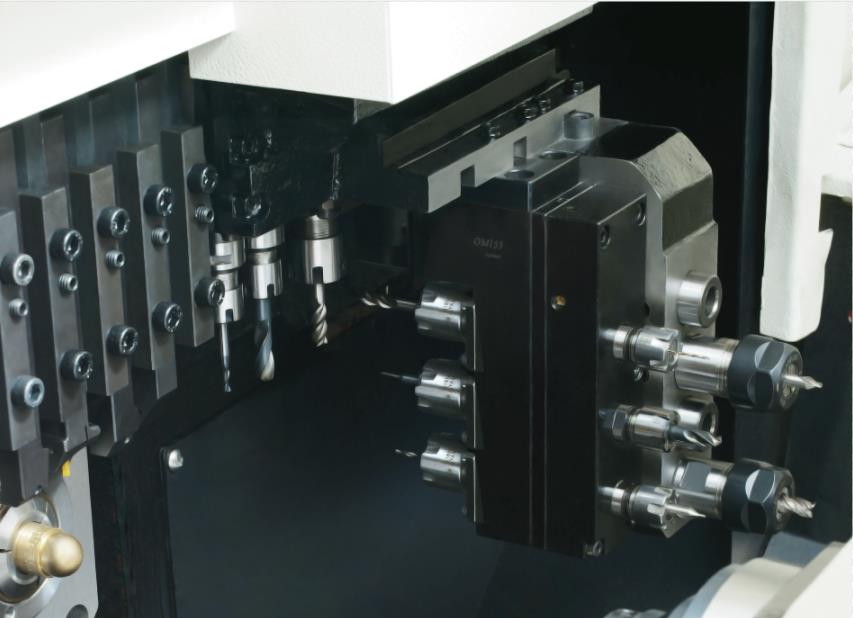

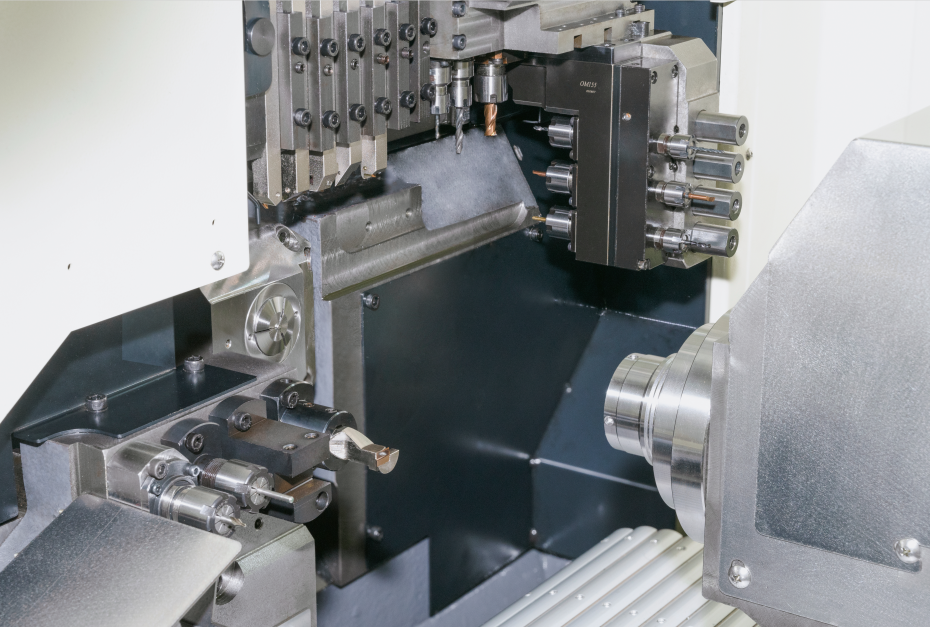

刀排结构采用了阶梯式导轨构造,提高刀架台刚性,排屑顺畅,配置有侧铣动力刀具和主轴分度功能,可以满足复杂的车、铣、钻复合加工的需求。

澳门三肖三码精准100%

导套结构可选择固定导套切削,无导套切削和全程型回转导套切削方式,满足多样化的加工要求。
