CK1120走心式数控车床
发布时间:2016/2/29     点击量:14966
澳门三肖三码精准100%
产品型号:CK1120
  • 10
  • 9
  • 7
  • 8
详细参数

CK1120走心式数控车床三轴均采用直线滚动导轨,由绝对值伺服电机驱动,直线式排刀结构具有快速换刀的特点,数控系统功能完善,操控简易。根据零件加工需要,可选配侧面动力头,实现钻孔、铣削自动化生产。



澳门三肖三码精准100%

刀具数量多,刀具交换快速。

能加工超细长的各种零件。

动力头满足车削、铣削复合化加工的需求(动力头可选配)。

合理布局,外型小巧占地面积少。

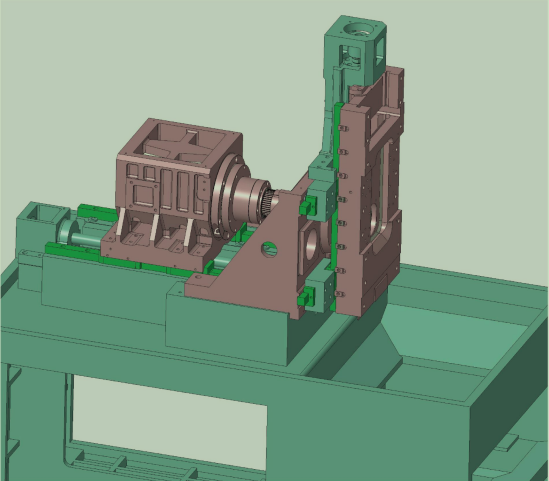

底座床身整体铸造,严格时效处理,具有最佳的刚性,优良的减震性能和强韧性,可确保机器的稳定性。



独特的无导套设计可解决走心机的通病,尾料长达120mm-180mm的问题,而使用无导套设计之后,可以使尾料和走心机的尾料长度相当,减少原材料的浪费。由于可以不使用导套进行加工,走心机由于材料弯曲出现的工件外径椭圆现象得到了极大的改善,使本机的真圆度与走刀机相当,降低了对原材料的要求。

根据生产的需求也可以使用固定导套和活动导套。





技术优势



机床参数

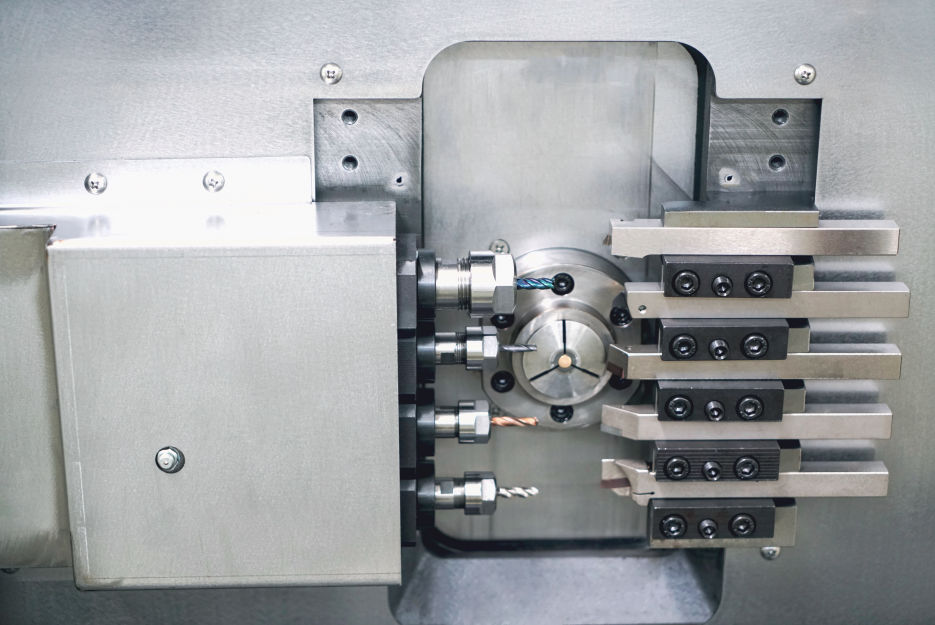

电源 电源额定电压 三相交流380V 排刀系统 排刀式 共14把
电源额定频率 50HZ 车削刀具 10把
总输入功率 5kW 刀具尺寸 12*12mm
数控系统 BYSK YZ190 正面钻孔 4把
最小设定单位 0.001mm 刀具尺寸 ER11/Φ20mm
X轴脉冲当量 0.0005mm 冷却系统 切削油用电机功率 0.18kW
Y轴脉冲当量 0.001mm 冷却箱容量 70L
Z轴脉冲当量 0.001mm 润滑系统 马达功率 25W
最大编程尺寸 ±9999.999 容量 2L
切削速度 1-4000mm/min 气动系统 输入压缩空气气压 0.4-0.6Mpa

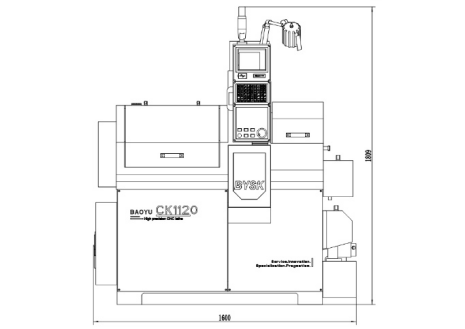

X轴快速进给速度 20000mm/min 机床尺寸 长*宽*高 1600*1170*1810
Y轴快速进给速度 20000mm/min 机床重量 1220kg
Z轴快速进给速度 20000mm/min 气动系统 输入压缩空气气压 0.4--0.6Mpa
主轴 最大棒料直径 Φ20mm
主轴通孔直径 Φ21mm
    可选配置
主轴中心离地面高度 980mm
主轴转速 0-6000r/min 旋转中心架(Z轴行程200mm)
电主轴功率 2.2kW 固定导套(Z轴行程250mm)
行程 X轴行程 80mm(直径量) 无导套(Z轴行程330mm)
Y轴行程 150mm 侧面动力头 夹头ER11+ER16 3+1把
Z轴行程 330mm 功率 0.75kW
X轴伺服马达功率 0.75kW 转速 4000r/min
Y轴伺服马达功率 0.75kW
Z轴伺服马达功率 0.75kW
滑轨形式 直线导轨






其他内容
机床配置
名称 型号/规格 厂家
系统 YZ190 自制
电主轴 电主轴 自制
X轴电机 0.75kW绝对值伺服电机 汇川+总线
Y轴电机 0.75kW绝对值伺服电机 汇川+总线
Z轴电机 0.75kW绝对值伺服电机 汇川+总线
X轴丝杆 190*2008 中国台湾合资
Y轴丝杆 332*2008 中国台湾合资
Z轴丝杆 584*2510 中国台湾合资
X轴导轨 HGH20 上银/银泰/THK
Y轴导轨 HGH20 上银/银泰/THK
Z轴导轨 HGH25 上银/银泰/THK
    以上多种品牌同级别随机
