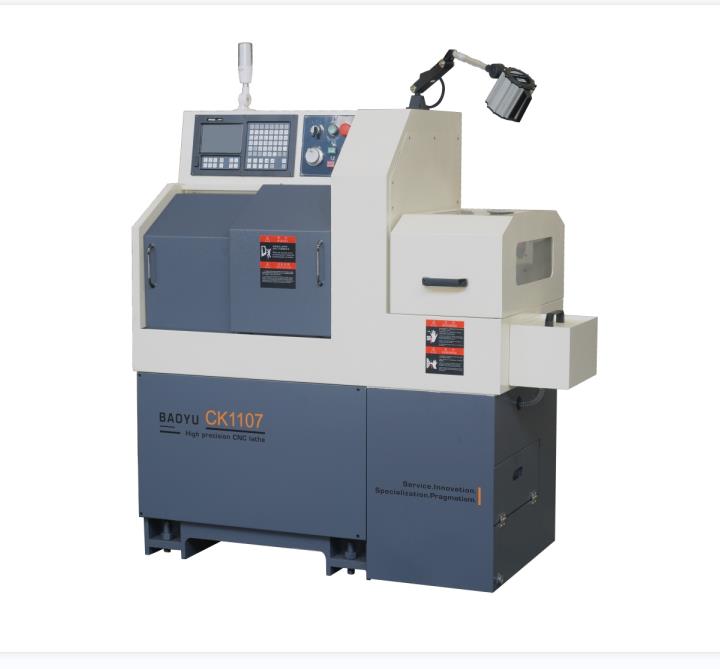

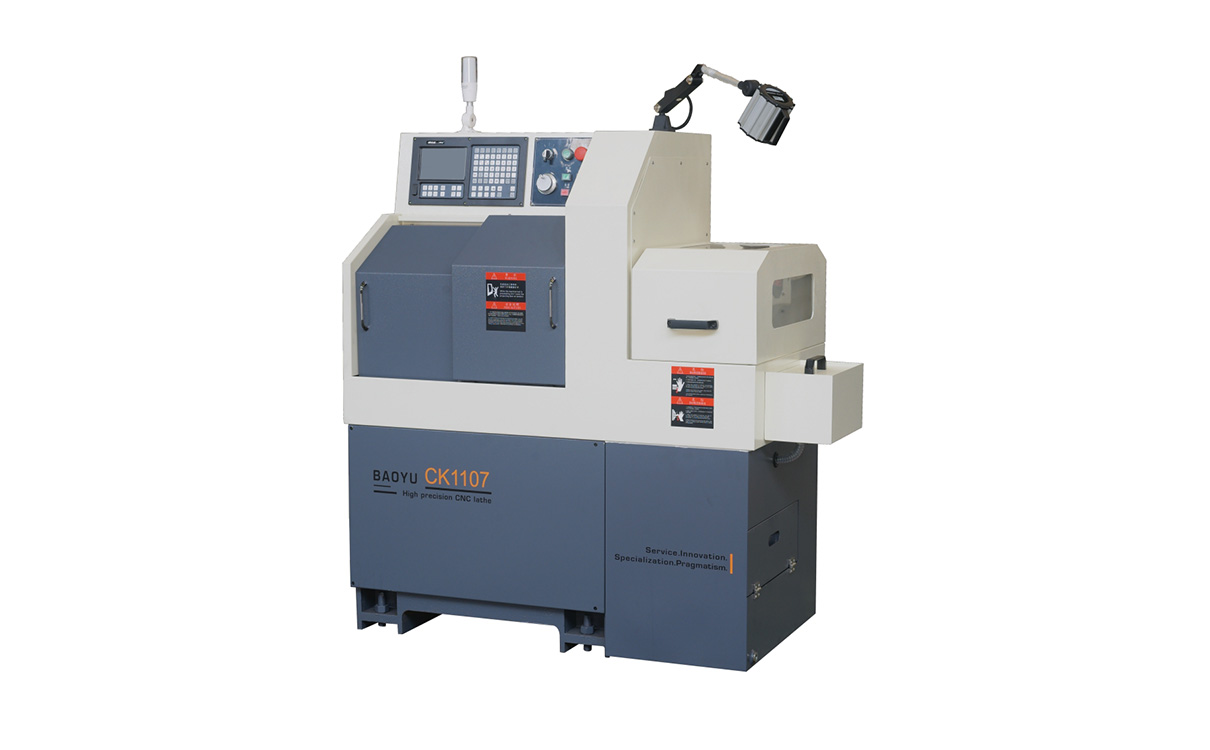

CK1107走心式数控车床
发布时间:2016/2/29     点击量:10157
澳门三肖三码精准100%
产品型号:CK1107
  • 10
  • 9
  • 7
  • 8
详细参数

        CK1107走心式数控车床三轴均采用直线滚动导轨,由绝对值伺服电机驱动,直线式排刀结构具有快速换刀、精度高等特点,数控系统功能完善,操控简易。配备自动送料机,可实现自动化生产。



澳门三肖三码精准100%

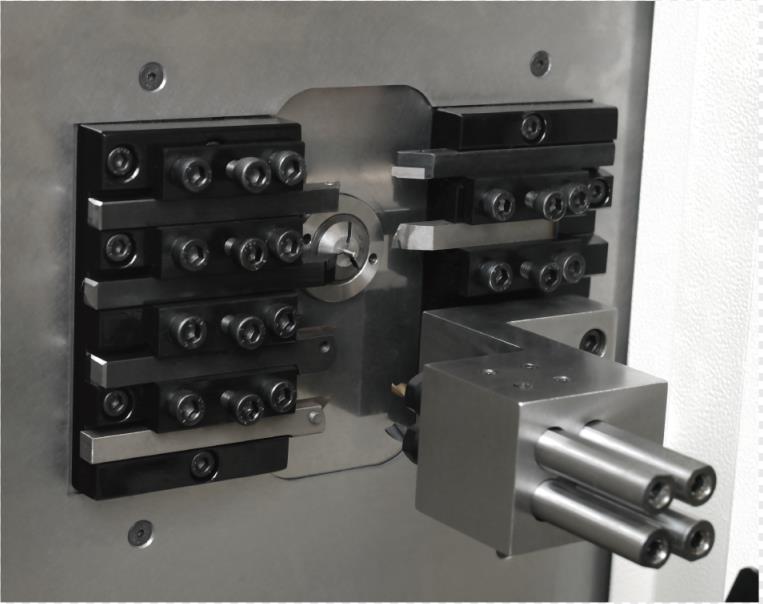

左右排刀结构,数量多换刀速度快,刚性好。

能加工超细长的各种零件。

合理布局,外型小巧占地面积少。

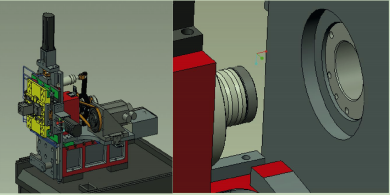

CK1107内部结构图                    CK1107加工样品



固定导套可以加工长度在150mmz以内细长轴,使加工的工件保持比较高的同轴度和光洁度,非常适合于车削倍径比大的工件。

技术优势
机床参数
电源 电源额定电压 三相交流380V 排刀系统 排刀式 共11把
电源额定频率 50HZ 车削刀具 8把
总输入功率 4.5kW 刀具尺寸 8*8mm
数控系统 BYSK YZ150 正面钻孔 3把
最小设定单位 0.001mm 刀具尺寸 ER11/Φ16
X轴脉冲当量 0.0005mm 冷却系统 切削油用电机功率 0.12kW
Y轴脉冲当量 0.001mm 冷却箱容量 80L
Z轴脉冲当量 0.001mm 润滑系统 马达功率 25W
最大编程尺寸 ±9999.999 容量 2L
切削速度 1--4000mm/min 气动系统 输入压缩空气气压 0.4--0.6Mpa
X轴快速进给速度 15000mm/min
Y轴快速进给速度 15000mm/min

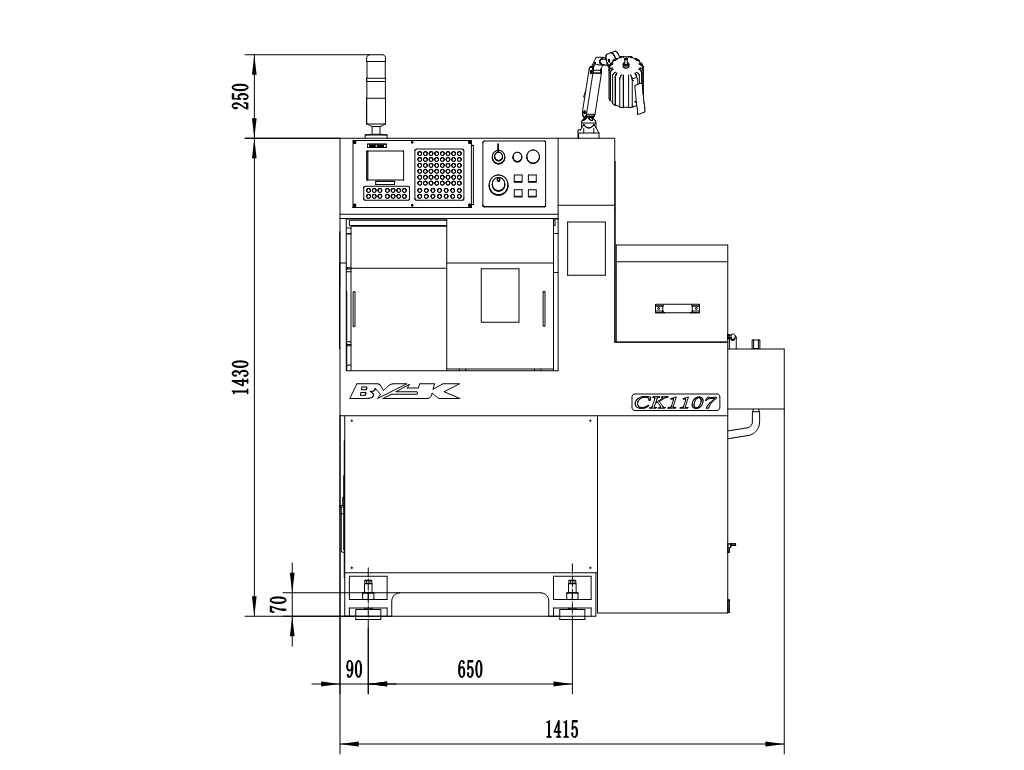

Z轴快速进给速度 15000mm/min 机床尺寸 长*宽*高 1415*700*1680
主轴 最大棒料直径 Φ7mm 机床重量 750kg
主轴通孔直径 Φ9mm 可选配置

主轴中心离地面高度 890mm
主轴转速 0-5000r/min
主轴马达功率 2kW
行程 X轴行程 38mm(直径量)
Y轴行程 80mm
Z轴行程 150mm
X轴伺服马达功率 0.4kW
Y轴伺服马达功率 0.4kW
Z轴伺服马达功率 0.4kW
滑轨形式 直线导轨
其他内容
机床配置
名称 型号/规格 厂家
系统 BYSK150系统 自制
主轴电机 2KW绝对值伺服电机 汇川+总线
X轴电机 0.4kW绝对值伺服电机 汇川+总线
Y轴电机 0.4kW绝对值伺服电机 汇川+总线
Z轴电机 0.4kW绝对值伺服电机 汇川+总线
X轴丝杆 185*2006 台湾合资
Y轴丝杆 221*2006 台湾合资
Z轴丝杆 300*2006 台湾合资
X轴导轨 HGH15 上银/银泰
Y轴导轨 HGH15 上银/银泰
Z轴导轨 HGH15 上银/银泰
    以上多种品牌同级别随机

澳门三肖三码精准100%
样品展示
